二氧化碳捕集耦合工艺设计与优化
1. 西南石油大学 石油与天然气工程学院，，，四川 成都 610500；；2. 中国石油塔里木油田公司，，，新疆 塔里木 841000
摘 要选取醇胺法工艺对高含碳天然气进行脱碳处置时，，，其能耗随着碳含量的增长而提高 ！！！Ｎ档透吆继烊黄耐烟寄芎，，，提出了一种醇胺法工艺（N-甲基二乙醇胺作吸收剂）与级间冷却、、、富液分流解吸、、、酸气再压缩热泵和蒸汽机械再压缩技术（MVR）热泵工艺耦合的二氧化碳（CO2）捕集耦合工艺流程（“耦合工艺”） ！！！Ｑ∪spen Hysys软件对影响耦合工艺节能成效的关键参数（级间物流冷却温度、、、贫液节流后压力、、、酸气再压缩压力和再生塔底重沸器温度）进行了分析，，，并通过响应面分析与遗传算法结合的方式对关键参数进行了优化 ！！！Ａ司峙，，，优化后耦合工艺的级间物流冷却温度为58 ℃、、、贫液节流后压力为0.084 MPa、、、酸气再压缩压力为0.195 MPa、、、再生塔底重沸器温度为92 ℃ ！！！Ｓ虢岷瞎ひ眨し掷+醇胺法）相比，，，耦合工艺的能耗显著降低，，，脱碳单元能耗（脱除1 t CO2必要亏损的能量）由1.338 GJ/t降落至1.110 GJ/t ！！！Ｓ胗呕跋啾，，，耦合工艺优化后的净化气中CO2含量（体积分数）由2.533%降落至2.326% ！！！Ｍ烟嫉ピ芎挠1.110 GJ/t降落至1.074 GJ/t ！！！ 关键词CO2捕集；；耦合工艺；；参数优化；；响应面法；；遗传算法
为实现双碳指标，，，削减碳排放，，，油气企业需对高含碳天然气进行回收利用[1] ！！！６杂诖死嘈吞烊黄，，，国内目前通常选取膜分离+醇胺法结合脱碳工艺，，，但该工艺存在再生能耗较高和化学试剂损耗较大等弊端[2-3] ！！！Ｒ蚨，，，发展针对二氧化碳捕集工艺节能措施的钻研，，，对削减油气企业碳排放拥有重要的现实意思 ！！！目前醇胺法是国内天然气行业使用最宽泛的脱碳步骤之一[4]，，，通常选取Aspen Hysys软件对其进行仿照 ！！！８萌砑选取事务驱动，，，可较好地反映各变量之间的关系 ！！！Ａ踅[5]选取Aspen Hysys软件对活化N-甲基二乙醇胺（MDEA）脱碳流程进行了仿照，，，并通过节制变量法钻研了半贫液循环量、、、循环温度、、、抽出地位和进料地位对能耗的影响，，，最终得出了较优的操作参数 ！！！６杂诟吆继烊黄，，，通常选取膜分离+醇胺法结合工艺（简称“结合工艺”）进行脱碳 ！！！？紫樯[6]选取Aspen Plus软件对长岭天然气净化站进行了建模分析，，，凭据经济性和靠得住性准则得出天然气中CO2含量（体积分数，，，下同）为30%~90%时，，，醇胺法脱碳工艺已不拥有合用性，，，选取多级膜工艺、、、膜分离+醇胺法结合工艺或变压吸附工艺越发合理 ！！！６酝烟脊ひ战懈慕，，，充分利用流程中的余压与余热是提高经济效益、、、降低脱碳能耗的重要步骤 ！！！Ｂ绞ǖ[7]针对成功电厂的烟气CO2捕集工程，，，利用Aspen Hysys软件构建了散布式换热工艺+蒸汽机械再压缩技术（MVR）热泵工艺+级间冷却工艺耦合的乙醇胺（MEA）醇胺法脱碳工艺，，，与单独的MEA醇胺法脱碳工艺相比，，，可节能33.56% ！！！工艺参数的优化对最终节能成效同样有重要影响 ！！！Ｏ煊γ娣治龇ㄊ且恢侄韵煊χ凳芏喔霰淞坑跋斓奈侍饨杏呕治龅牟街 ！！！ROONSRI等[8]分析了分歧类型的醇胺溶液与对应溶液浓度，，，以及汽提塔高度等参数对脱碳成本的影响 ！！！Ｗ髡呤褂孟煊γ嬗呕街瓒陨鲜霾问辛擞呕，，，确定了课获得最低成本的参数组合 ！！！Ｒ糯惴ㄊ且恢址抡沾锒纳锝鄣奶烊谎≡窈鸵糯Щ矶灾副杲杏呕牟街 ！！！EBASISH等[9]对Lekhwair天然气处置站的醇胺法脱碳装置进行了钻研，，，通过Aspen Hysys软件成立了仿真模型，，，并利用遗传算法对贫液进吸收塔温度、、、富液进再生塔温度和胺液循环量等参数进行了优化 ！！！＝岷鲜褂孟煊γ娣治龇ê鸵糯惴，，，可有效提高优化效能和精度 ！！！ｃ屏[10]总结了遗传算法和粒子群算法等多种算法的特点，，，分析了结合算法的优势，，，并以某天然气醇胺法脱碳装置能耗最低为指标，，，使用结合算法对工艺参数进行了优化 ！！！Ａ司峙，，，优化后装置能耗降落了10.35% ！！！醇胺法脱碳工艺在烟气脱碳中使用宽泛，，，将醇胺法脱碳工艺与节能工艺进行耦合可获得更好的节能成效 ！！！Ｈ欢诟吆继烊黄烟挤矫，，，多种工艺的耦合设计钻研与利用较少，，，因而本文针对一种二氧化碳捕集耦合工艺进行钻研，，，通过Aspen Hysys软件进行仿照，，，并使用响应面分析法与遗传算法相结合的方式对二氧化碳捕集系统进行优化，，，以期降低高含碳天然气脱碳能耗，，，提高二氧化碳捕集率，，，进而为高含碳天然气脱碳系统的节能刷新提供参考 ！！！1二氧化碳捕集耦合工艺设计

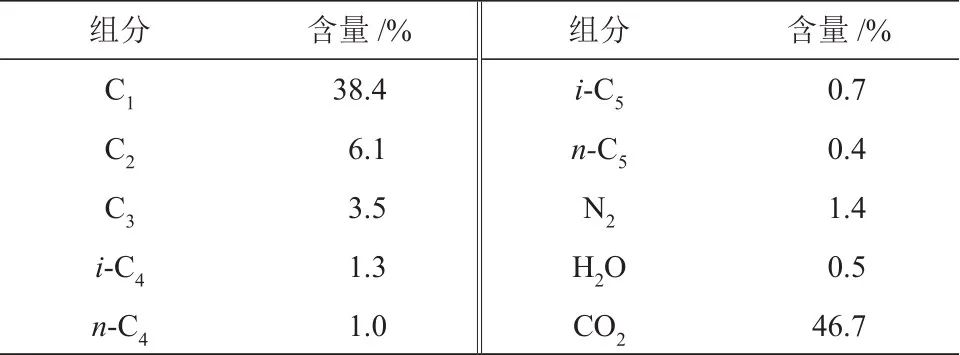

本钻研中的钻研对象为某油田产出的高含碳天然气，，，天然气处置量为17.2 × 104 m3/d（标况），，，温度为40 ℃，，，压力为2.2 MPa，，，原料气的组分和相应含量见表1 ！！！▼ 表1 原料气组成▼ Table 1 Compositions of feed gas
净化气中CO2含量依照GB17820—2018执行，，，即外输天然气中CO2最大合格含量不能超过4% ！！！０刺寤勐籼烊黄，，，CO2含量越高经济性越好，，，同时净化气中CO2含量越低所需的脱碳能耗越高 ！！！＞换蠧O2含量的上限取4%，，，下限取2% ！！！国内多选取醇胺法进行天然气脱碳，，，但由于原料气中CO2含量靠近50%，，，通例醇胺法脱碳流程并不合用，，，且经过前期仿照分析和文件调研发现，，，结合工艺较其他工艺（如半贫液工艺）在此气质前提下拥有更好的经济性和CO2捕集机能[11] ！！！Ｔ掀诮氪及贩ㄍ烟剂鞒糖跋染し掷牍探写滞，，，从而降低脱碳能耗，，，削减醇胺溶液用量 ！！！＝岷瞎ひ樟鞒碳图1，，，该工艺的关键参数见表2 ！！！

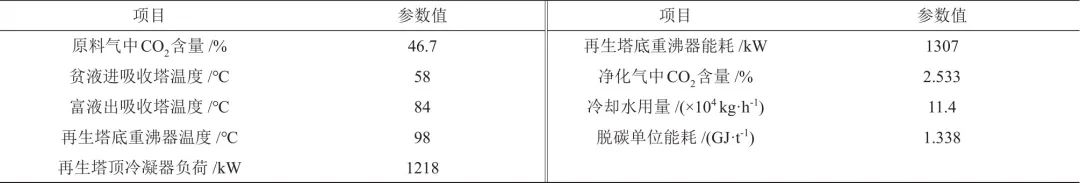

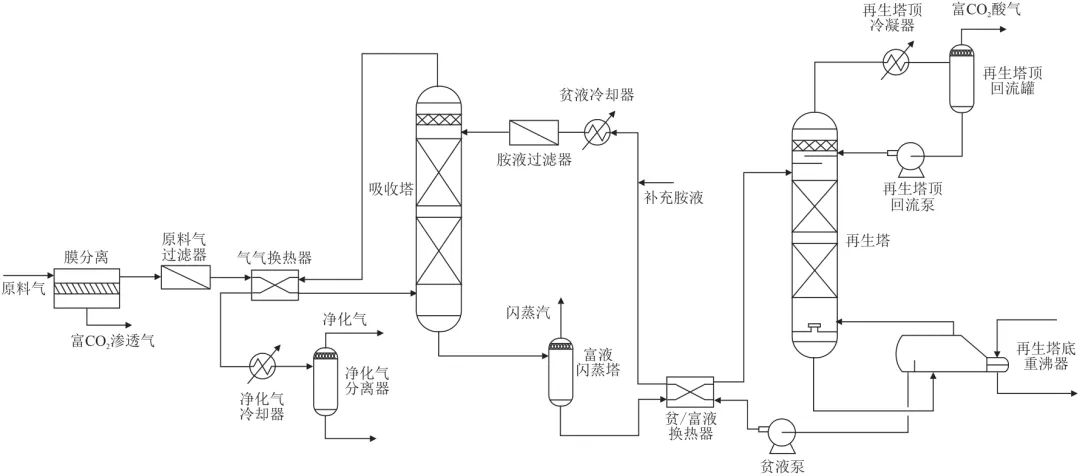

▲ 图1 结合工艺流程▲ Fig. 1 Combined process flow▼ 表2 结合工艺的关键参数▼ Table 2 Key parameters of combined process
由图1和表2可知，，，结合工艺的能耗重要集中在胺液再生过程，，，并且系统内的余压与余热并未被充分回收与利用 ！！！Ｔ贑O2吸收单元中，，，醇氨溶液吸收CO2是一个放热反映，，，而热量的堆集不利于反映的正向进行，，，这导致醇氨溶液升温后的循环量比正常反映温度下的循环量大，，，其再生能耗也相应提高 ！！！Ｔ诖及比芤涸偕ピ，，，再生塔塔顶气热能未被加以利用，，，这不只造成了塔顶气热能的浪费，，，还增长了再生塔顶冷凝器的能耗 ！！！Ｔ诖及比芤涸偕ピ，，，再生塔底富液的热能未被充分利用，，，这导致再生塔底重沸器能耗较高且增大了贫液冷却器的负荷 ！！！Ｒ蚨，，，通过工艺耦合充分利用脱碳系统内的余压与余热是本钻研的重点 ！！！针对上述问题，，，本钻研拟通过传统工艺与级间冷却、、、富液分流解吸、、、酸气再压缩热泵和MVR热泵等工艺的耦合（简称“耦合工艺”，，，耦合工艺流程见图2），，，实现对系统内的余压与余热的充分利用 ！！！

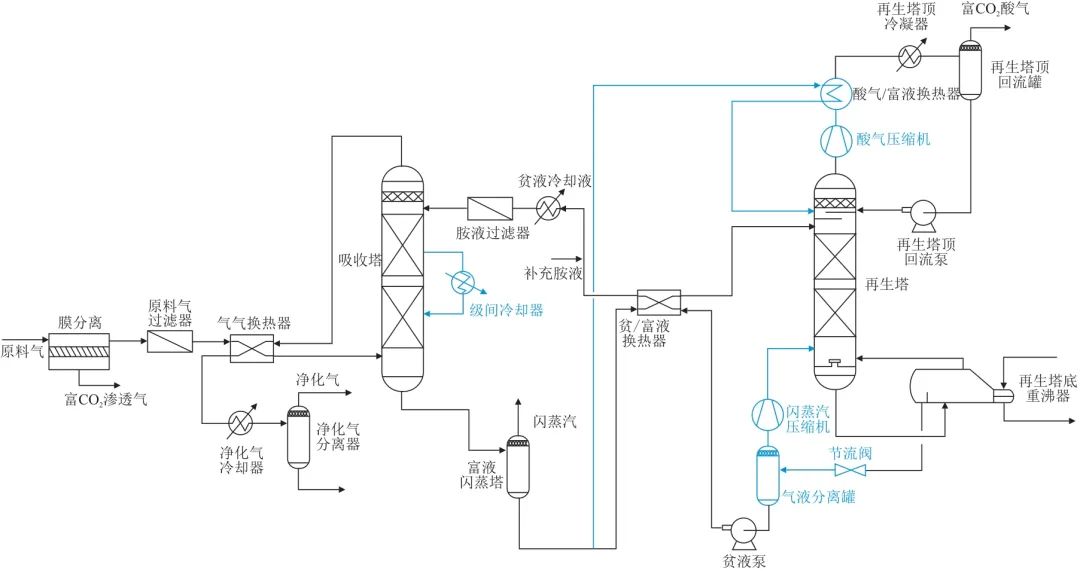

▲ 图2 耦合工艺流程▲ Fig. 2 Coupled process flow为解决吸收塔反映放热不利于反映正向进行的问题，，，本设计选取了级间冷却工艺[12]，，，将吸收塔第11块塔板处的溶液抽出，，，经冷却后再注入吸收塔内 ！！！８霉ひ张ぷ怂内的温度散布，，，推进了反映的正向进行，，，削减了醇胺溶液的循环量，，，从而降低了再生能耗 ！！！Ｎ饩鲈偕冷凝器负荷高的问题，，，本设计选取了富液分流解吸工艺与酸气再压缩热泵工艺[13]，，，将富液在进入贫液、、、富液换热器之前进行分流，，，一股物流进入再生塔顶部作为冷富液与压缩后的酸气进行换热，，，另一股物流正常进入再生塔 ！！！８霉ひ湛啥运顶气的余热进行有效回收，，，不只削减了重沸器能耗，，，还降低了冷凝器负荷 ！！！Ｎ饩鲋胤衅髂芎母叩奈侍，，，本设计选取了MVR热泵工艺[14]，，，对再生塔塔底流出的贫液进行了节流降压，，，先将部门酸气闪蒸出来，，，而后对这部门酸气进行增压重新注入再生塔内 ！！！８霉ひ罩匾昧怂崞朐偕后与富液接触开释的大量热能，，，实现了对酸气余热的回收利用，，，有效降低了重沸器能耗 ！！！使用Aspen Hysys软件对耦合工艺进行了建模分析，，，由于化学溶液中含有醇胺成分，，，醇胺法部门选取了Acid Gas-Chemical Sovents（AGCS）物性方程 ！！！６迥し掷牍ひ詹簧婕按及啡芤，，，为保障Aspen Hysys仿真模型的靠得住性和正确性，，，气体膜分离工艺选取Peng-Robinson（PR）物性方程进行推算，，，耦合工艺仿照基础数据见表3 ！！！▼ 表3 耦合工艺仿照基础数据▼ Table 3 Basic data for coupled process simulation
由表3可知，，，净化气中CO2含量为2.264%，，，切合有关国度尺度，，，脱碳单元能耗为1.110 GJ/t ！！！Ｒ勒表3中的设置，，，在维持其他前提不变的情况下，，，选取单成分法别离对影响耦合工艺节能成效的关键参数（级间物流冷却温度、、、贫液节流后压力、、、酸气再压缩压力和再生塔底重沸器温度）进行了钻研，，，以确定其寻优区间 ！！！级间物流冷却温度对净化过程与能耗的影响见图3 ！！！

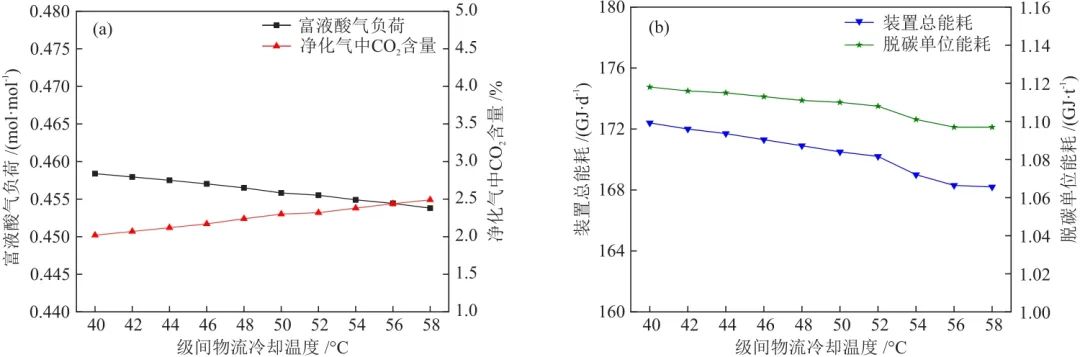

▲ 图3 级间物流冷却温度对净化过程与能耗的影响▲ Fig. 3 Effect of inter-stage flow cooling temperature on purification process and energy consumption由图3可知，，，随着级间物流冷却温度从40 ℃上升至58 ℃，，，富液酸气负荷略微降落（1%左右），，，净化气中CO2含量上升较快，，，增长了23.38%，，，装置总能耗和脱碳单元能耗总体呈降落趋向，，，装置总能耗降落了2.44%，，，脱碳单元能耗降落了1.88% ！！！６杂诩都湮锪骼淙次露壤此，，，由于选取水循环制冷，，，本设计取循环水的温度为35 ℃，，，而设计水冷器时通常制冷温度比回水温度高4~6 ℃，，，故寻优区间下限取40 ℃，，，贫液进塔温度为58 ℃，，，级间物流冷却温度不应高于贫液进塔温度，，，故寻优区间上限为58 ℃，，，最终确定级间物流冷却温度寻优区间为40~58 ℃ ！！！贫液节流后压力对净化过程与能耗的影响见图4 ！！！Ｓ图4可知，，，当贫液节流后压力由0.070 MPa增长至0.110 MPa，，，富液酸气负荷及净化气中CO2含量均呈上升趋向，，，装置总能耗及脱碳单元能耗变动不大 ！！！６杂谄兑航诹骱笱沽Χ，，，当贫液节流后压力小于等于0.080 MPa时，，，其产生的闪蒸气在增压后温度高于130 ℃，，，当闪蒸气进入再生塔与醇胺溶液接触时会增大MDEA溶液产生降解的概率，，，故寻优区间下限取0.080 MPa，，，贫液出再生塔压力为0.120 MPa，，，为确保贫液有肯定的节流压降，，，因而寻优区间上限取0.110 MPa，，，最终确定贫液节流后压力的寻优区间为0.080~0.110 MPa ！！！
酸气再压缩压力变动对净化过程与能耗的影响见图5 ！！！Ｓ图5可知，，，酸气再压缩压力变动对富液酸气负荷和净化气中CO2含量根基没有影响 ！！！Ｋ孀潘崞傺顾跹沽τ0.120 MPa上升至0.210 MPa，，，再生塔底重沸器能耗、、、装置总能耗和脱碳单元能耗在0.200 MPa前均出现降落趋向，，，并均在0.200 MPa时达到最低值，，，随后出现回升情况 ！！！６杂谒崞傺顾跹沽Χ，，，压力大于0.200 MPa后，，，装置能耗出现回升情况，，，故取寻优区间上限为0.200 MPa，，，酸气出再生塔压力为0.110 MPa，，，为确保有肯定的增压空间，，，故取寻优区间下限为0.120 MPa，，，最终确定酸气再压缩压力的寻优区间为0.120~0.200 MPa ！！！

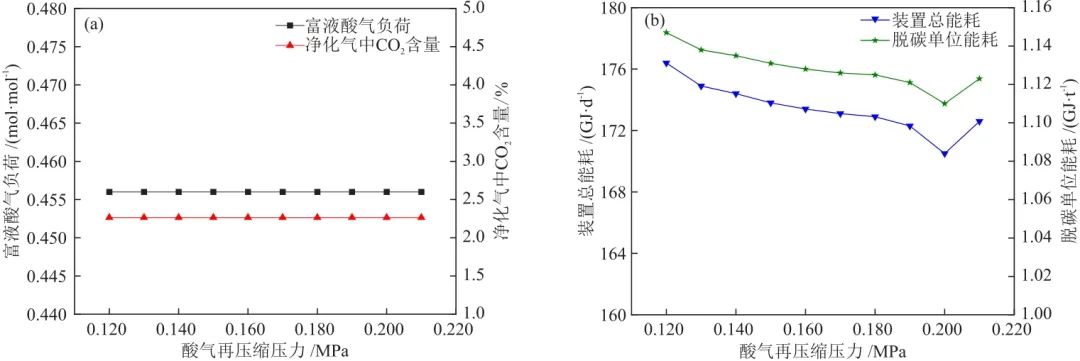

▲ 图5 酸气再压缩压力对净化过程与能耗的影响▲ Fig. 5 Effect of acid gas recompression pressure on purification process and energy consumption再生塔底重沸器温度对净化过程与能耗的影响见图6 ！！！Ｓ赏6可知，，，随着再生塔底重沸器温度上升，，，富液酸气负荷及净化气中CO2含量总体上均呈均匀降落趋向，，，而装置总能耗及脱碳单元能耗总体上均呈均匀上升趋向 ！！！６杂谠偕底重沸器温度而言，，，为使净化气中CO2含量低于结合工艺的相应值（2.533%），，，寻优区间下限取92 ℃，，，为确保净化气中CO2含量大于2%，，，寻优区间上限取94 ℃，，，最终确定再生塔底重沸器温度的寻优区间为92~94 ℃ ！！！

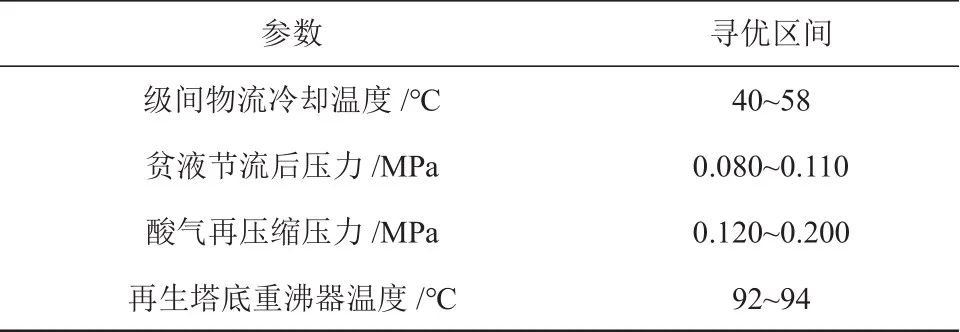

▲ 图6 再生塔底重沸器温度对净化过程与能耗的影响▲ Fig. 6 Effect of regenerator bottom reboiler temperature on purification process and energy consumption综合以上分析，，，为使产品质量达到国度尺度，，，装置各关键参数的寻优区间见表4 ！！！▼ 表4 关键参数的寻优区间▼ Table 4 Optimization intervals of key parameters
为使耦合工艺达到最优运行状态，，，需对其运行参数进行优化 ！！！Ｎ饩鯝spen Hysys软件优化器迭代速度慢、、、易出现不收敛等问题，，，本钻研使用了响应面法与遗传算法相结合的方式进行参数寻优，，，其中响应面法用于成立输入变量和输出变量之间的关系模型，，，遗传算法用于寻找最优解 ！！！本钻研以CO2捕集装置的节能为主张，，，因而以脱碳单元能耗最低为优化指标 ！！！６宰爸貌僮鞑问挠呕瞧揪菹质登疤崂吹髡霾弑淞，，，因而选择前文分析的关键工艺参数和净化气中CO2含量为决策变量 ！！！基于最优化理论，，，成立优化模型见式(1) ！！！
式中，，，Y1为脱碳单元能耗，，，GJ/t；；Ei为第i个装置的能耗，，，kW；；p为压力，，，MPa；；t为温度，，，℃；；m为约束前提；；Y2为净化气中CO2含量，，，% ！！！需把稳的是，，，式(1)中的约束前提是以装置各关键参数的寻优区间（表4）为约束前提，，，而净化气中CO2含量由响应面分析确定其界说式，，，其上限为2.533%，，，下限为2.000% ！！！本钻研中响应面尝试自变量顺次为级间物流冷却温度（Z1，，，℃）、、、贫液节流后压力（Z2，，，MPa）、、、酸气再压缩压力（Z3，，，MPa）和再生塔底重沸器温度（Z4，，，℃） ！！！Ｗ员淞康牡、、、中和高水平别离以-1、、、0和1暗示，，，响应值别离为Y1和Y2 ！！！Ｑ∪ox-behnken design （BBD）响应面尝试规划进行分析，，，了局见表5 ！！！

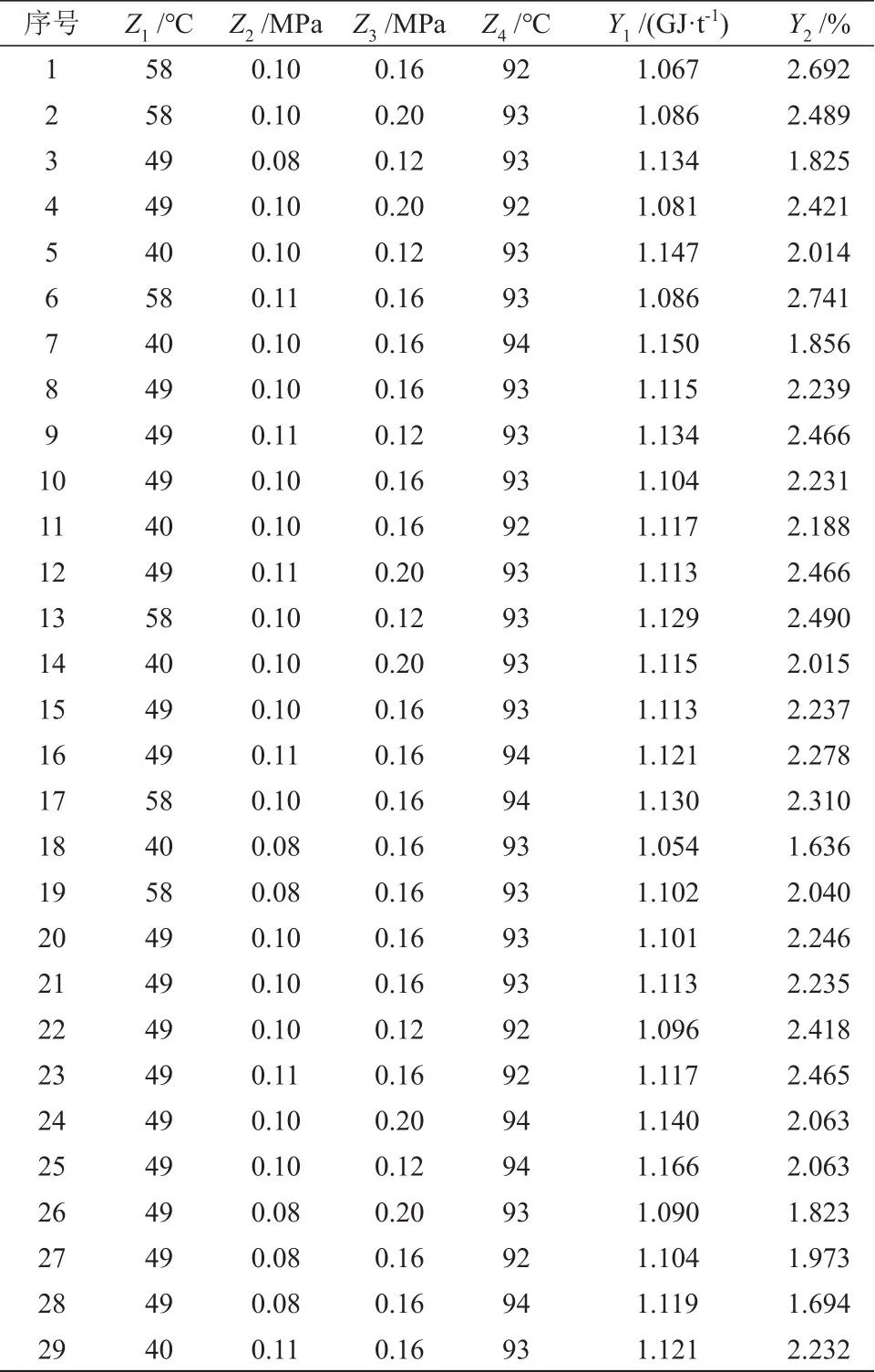

▼ 表5 响应面尝试了局▼ Table 5 Results of response surface experiment

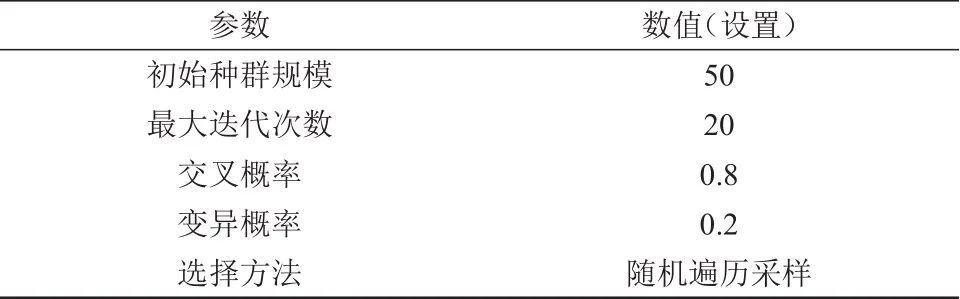

将式(2)作为遗传算法中的指标函数，，，式(3)和其中自变量作为约束函数的界说方程，，，遗传算法参数见表6 ！！！▼ 表6 遗传算法参数▼ Table 6 Genetic algorithm parameters
遗传算法是利用推算机仿真运算将问题的求解过程转换成类似生物进化中染色体基因交叉、、、变异的过程，，，本钻研使用MATLAB软件进行优化 ！！！Ｔ诒6的参数设置下，，，在第2代时子代种群间的均匀适应度值和最佳适应度值已极度靠近，，，在第9代时种群间个别差距很小，，，在经过13次迭代后收敛，，，耦合工艺的4个关键参数的优化了局见图7 ！！！

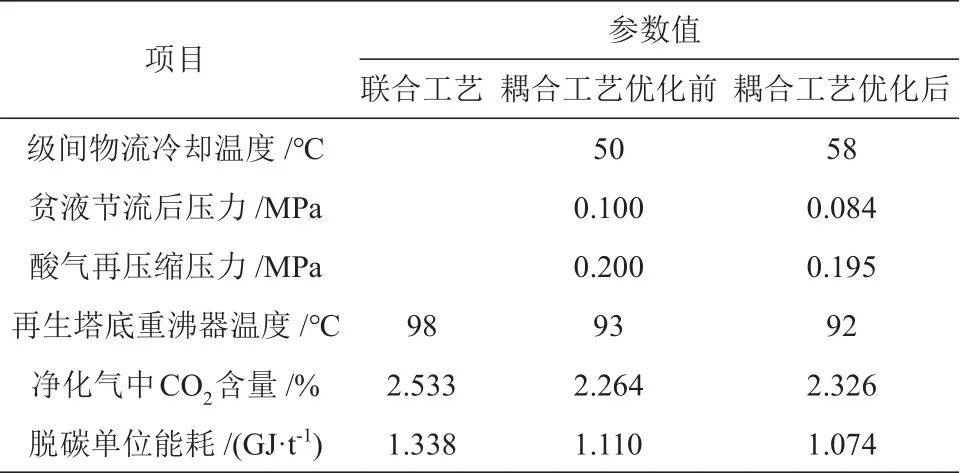

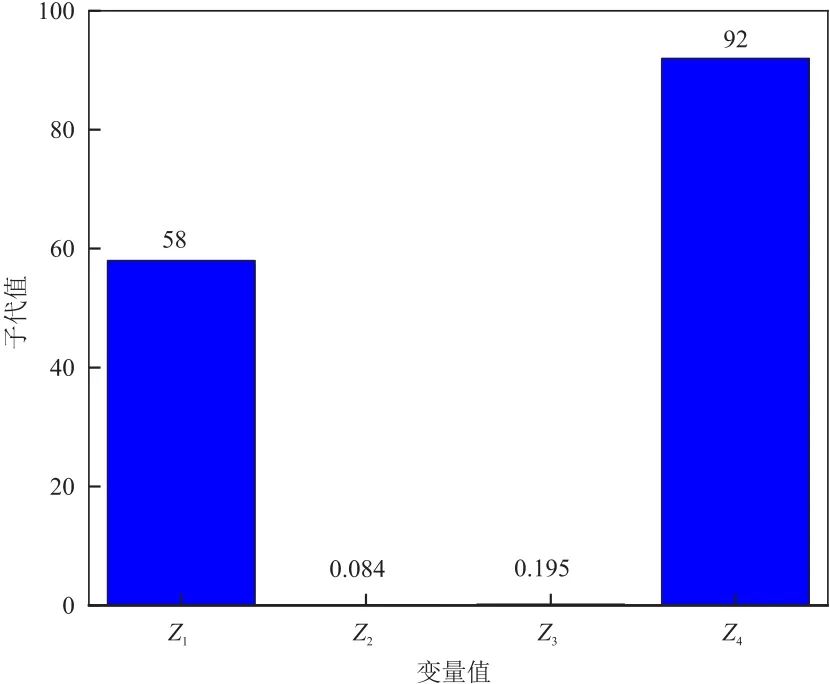

▲ 图7 最佳子代值▲ Fig. 7 Optimal subpopulation values为验证参数优化成效，，，将优化后的耦合工艺运行参数使用到仿真模型中，，，经过Aspen Hysys软件仿照得出了相应了局（表7） ！！！▼ 表7 分歧工艺运行参数对比▼ Table 7 Comparison of operational parameters of different process
由表7可知，，，耦合工艺优化后的脱碳单元能耗为1.074 GJ/t，，，与结合工艺的对应值（1.338 GJ/t）相比，，，降低了19.73% ！！！Ｍ本换蠧O2含量为2.326%，，，与结合工艺的对应值（2.533%）相比，，，降低了8.17% ！！！本文设计了一套CO2捕集耦合工艺，，，并选取响应面分析法与遗传算法相结合的方式对耦合工艺进行了优化，，，得出如下结论 ！！！（1）优化后耦合工艺的级间物流冷却温度为58 ℃、、、贫液节流后压力为0.084 MPa、、、酸气再压缩压力为0.195 MPa、、、再生塔底重沸器温度为92 ℃ ！！！（2）与结合工艺相比，，，耦合工艺的脱碳单元能耗由1.338 GJ/t降落至1.110 GJ/t ！！！Ｓ胗呕跋啾，，，耦合工艺优化后的净化气中CO2含量由2.533%降落至2.326%，，，脱碳单元能耗由1.110 GJ/t降落至1.074 GJ/t ！！！
